TY-SXD2 单相电能计量箱（2-6）

产品概述

泰易电气有限公司开发的TY系列FRP电能计量箱采用SMC不饱和聚酯树脂玻璃纤维增​​强塑料经压缩成型工艺制成，具有绝缘可靠、强度高、阻燃性好、耐腐蚀、耐老化、造型新颖、表面光滑美观等特点。室内使用寿命超过40年，室外使用寿命超过30年，远超其他金属塑料电能计量箱。该产品广泛应用于住宅建设和民用电力改造，可根据需要多户联装，也可单户或跨户安装。安装简便，布线隐蔽。该产品采用严格的防雨设计，适用于户外安装，确保电表安全运行。

产品使用范围和使用条件

TY系列电能计量箱包括单相电能计量箱和三相电能计量箱两部分。适用于交流50Hz或60Hz、额定工作电压高达220V、380V、690V、额定工作电流10A-250A的供电系统，用于单相电能和电力能量的计量与控制管理。

使用条款：

◆ 环境温度为-25℃～+50℃，24小时内平均温度不超过+35℃。

◆ 空气应洁净，40℃时相对湿度不应超过80%。温度较低时，相对湿度可以更高一些。

产品安装和使用

◆ 安装过程中请仔细检查电表箱各部件的完整性。

◆ 电表箱应垂直安装，倾斜角度不得超过 54°。

◆ 安装地点应选择不会对电气元件造成严重振动、冲击或腐蚀的地方。

◆ 电表箱所用材料不耐强碱、氧化性酸、胺、酮类，且易溶于氯代烃和芳香族溶剂。因此，应避免接触或使用上述化学品。使用过程中，应避免尖锐物体和硬物碰撞或刮伤电表箱表面。

◆ 安装电表箱时，尽量选择阴凉干燥处，避免长时间阳光直射，以延长电表的使用寿命。

◆ 电表箱用于固定在墙上或横担上的固定位置均位于箱体内部，因此安装前必须打开电表箱。首先，卸下位于电表箱下部中间的两个上盖固定螺丝，然后按照此处的说明打开电表箱。

◆ 根据安装孔的位置，在墙上相应的位置钻出安装孔，安装膨胀管，然后将底座固定在墙上，最后安装上盖。

产品的主要技术参数

◆ 主母线额定电流输入：250A-10A

◆ 主母线额定短时耐受电流低：30KA

◆ 绝缘电阻：不小于20MΩ

◆ 额定绝缘电压 UI：800V

◆ 频率：50Hz 或 60Hz

◆ 安全防护等级 IP：44

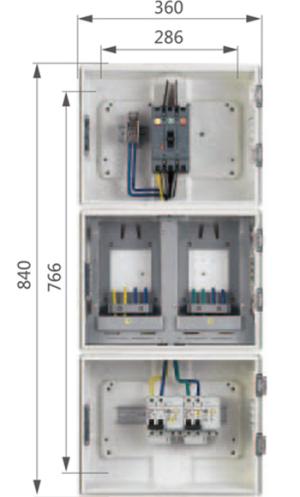

TY-SXD2-2E 型号、配置和安装尺寸

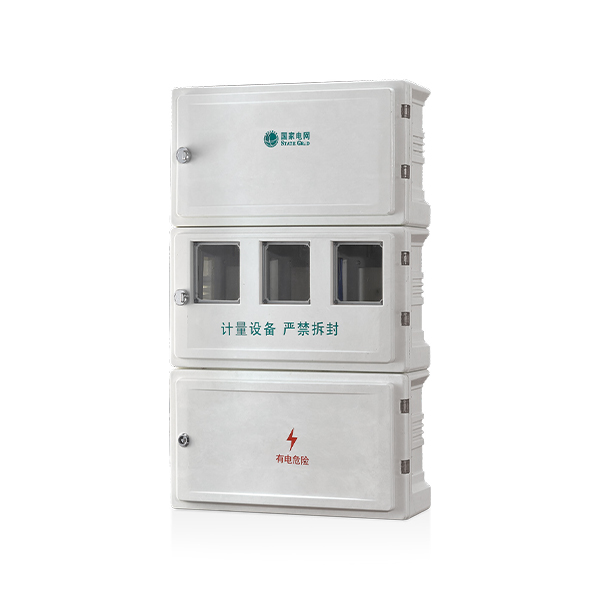

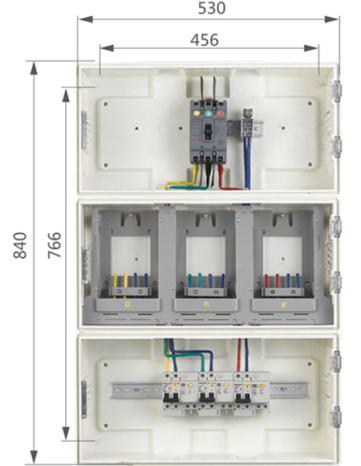

TY-SXD2-3E 型号、配置和安装尺寸

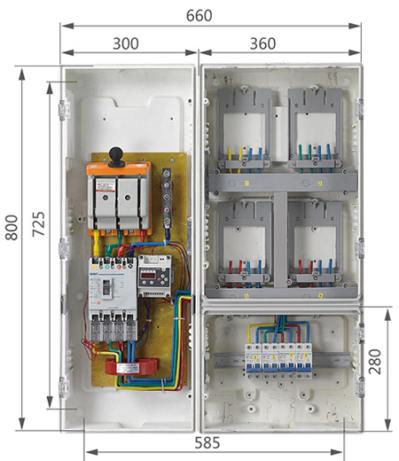

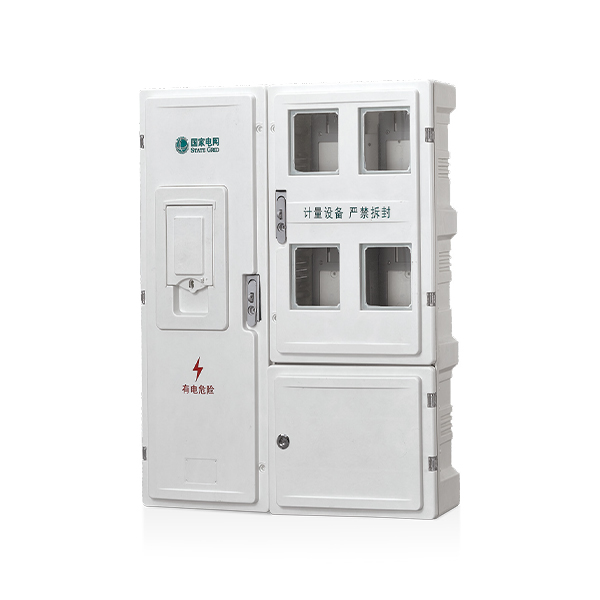

TY-SXD2-4G 型号、配置和安装尺寸

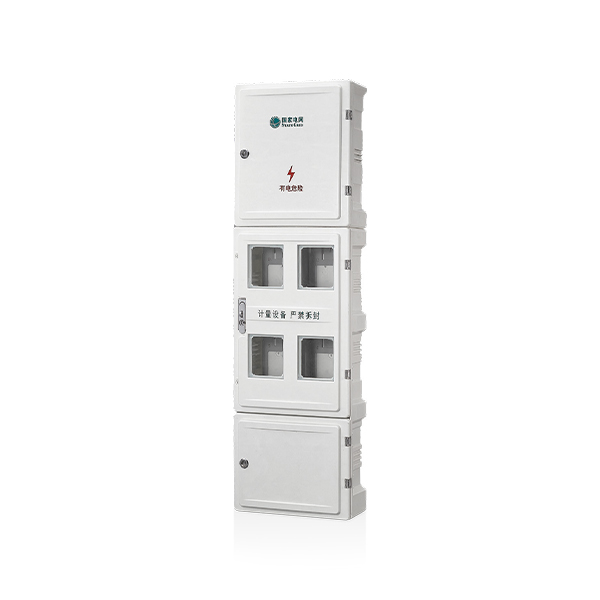

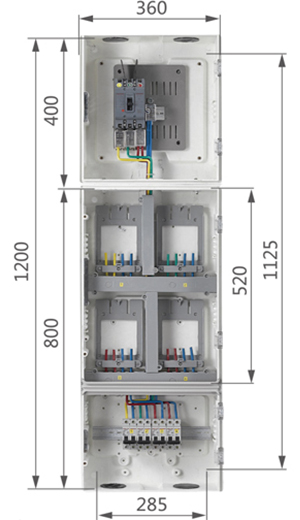

TY-SXD2-4H 型号、配置和安装尺寸

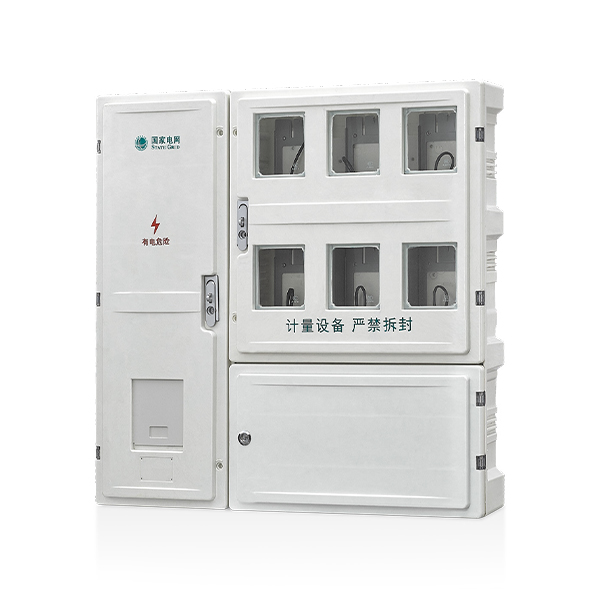

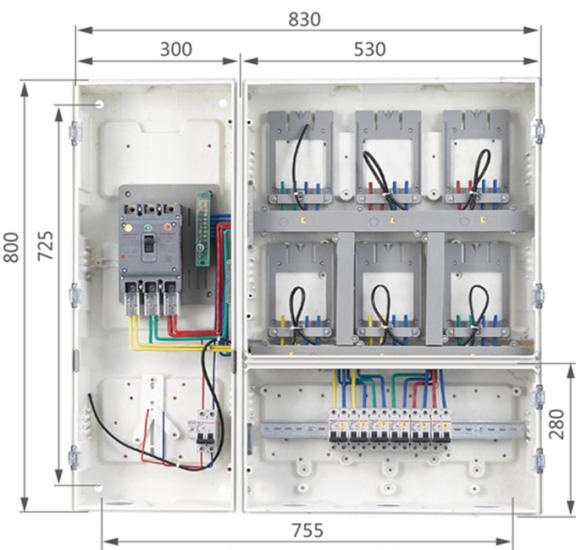

TY-SXD2-6H 型号、配置和安装尺寸

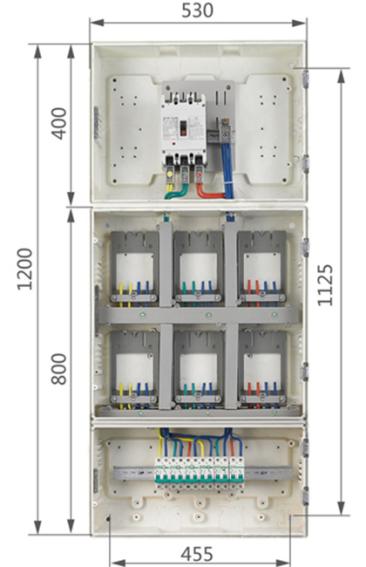

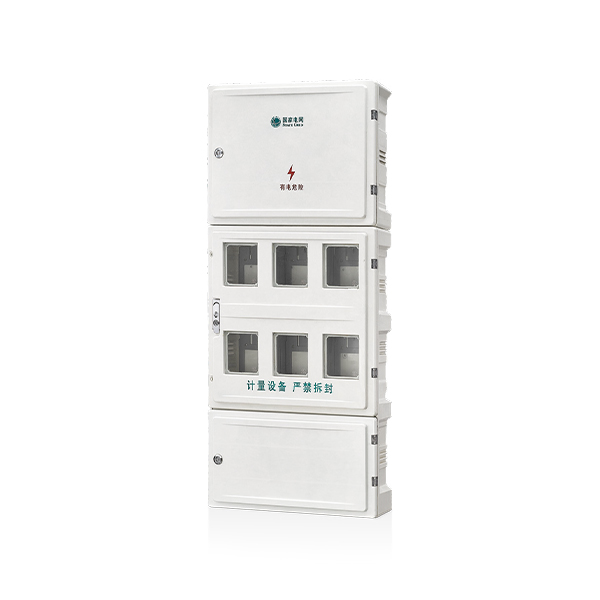

TY-SXD2-6L 型号、配置和安装尺寸

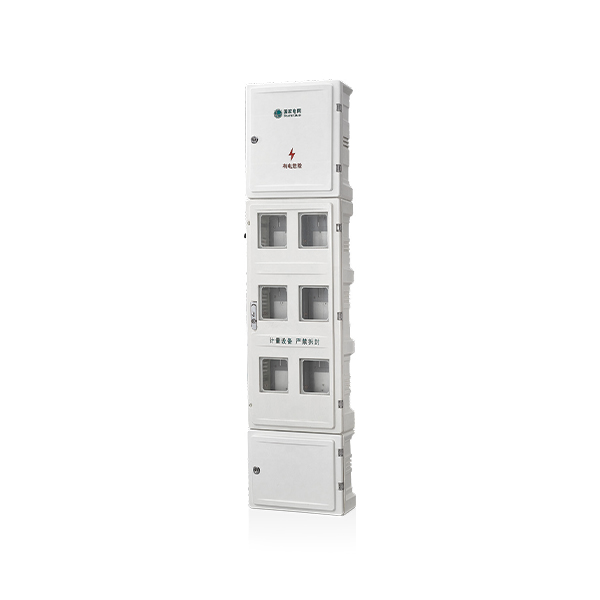

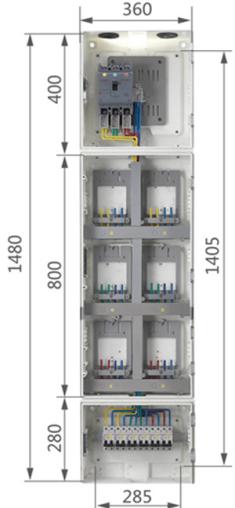

TY-SXD2-6J 型号、配置和安装尺寸

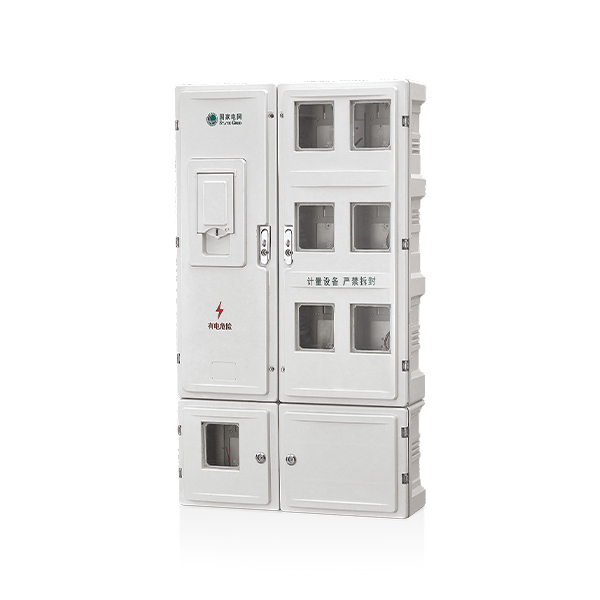

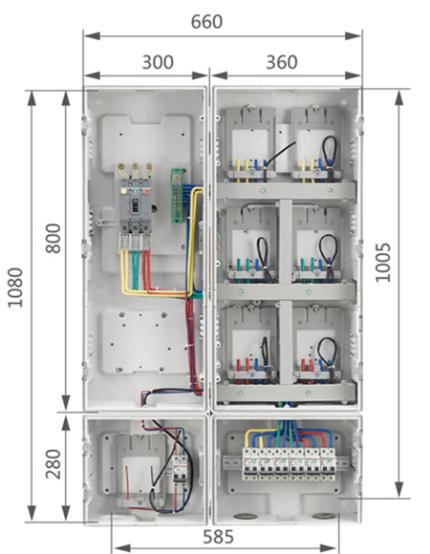

TY-SXD2-6G 型号、配置和安装尺寸
